HBM의 뜻과 삼성전자의 게임 체인저 HBM3E 12단 기술!

HBM이란 High Bandwidth Memory (고 대역폭 메모리)의 약자로서 특히 대규모 데이터를 빠르게 처리해야 하는 고성능 컴퓨팅 환경을 위해 설계된 차세대 메모리 기술입니다.

이 기술은 기존의 DDR(Dynamic Random Access Memory) 솔루션들과 달리 칩의 수직 적층과 실리콘 인터포저(Interposer, 반도체 칩 간의 물리적, 전기적 연결을 돕는 기판)를 통해 높은 대역폭을 제공함으로써 데이터 흐름의 병목 현상을 크게 줄여 줍니다.

그 결과로 이제 HBM은 그래픽 집약적 응용 프로그램과 데이터 센터, 인공 지능 연산에서 탁월한 성능을 발휘합니다.

2. 기본 구조

HBM의 가장 큰 특징은 3D 스태킹 기술에 있습니다. 이 기술을 통해 여러 개의 DRAM 칩을 수직으로 적층하고 이들을 하나의 실리콘 인터포저 위에 올려놓습니다.

이러한 구조는 메모리 칩들 사이의 물리적 거리를 최소화하여 데이터 전송 속도를 혁신적으로 높이며 전력 소비는 줄입니다.

실리콘 인터포저는 각 층의 메모리 칩과 연결된 수많은 마이크로버스를 통해 통신합니다.

이 마이크로버스는 극도로 빠른 데이터 전송을 가능하게 하며 기존의 메모리 배치 방식에서 발생할 수 있는 지연 시간과 에너지 소비를 줄여줍니다.

또한 이러한 구조 덕분에 메모리 칩들을 더 작은 공간에 집약할 수 있어 하드웨어의 전체 크기를 줄이는 데에도 기여하게 됩니다.

3. 기술적 세부사항

각 HBM 스택은 일반적으로 여러 개의 DRAM 층을 포함하고 있으며 각 층은 독립적으로 데이터를 저장할 수 있습니다. 또한 병렬 처리가 가능하여 더 빠른 속도로 대용량의 데이터를 처리할 수 있습니다.

이러한 구조적 특성은 특히 고해상도 비디오 처리나 대규모 데이터베이스 관리, 심층 학습과 같은 응용 분야에서 핵심적인 역할을 합니다.

HBM 메모리는 구조상으로 여러 버전을 거쳐 발전해 왔습니다. 최초의 HBM은 전력 효율성과 공간 절약을 주된 목표로 하였으나 HBM2에서는 용량과 속도 면에서 큰 향상이 있었습니다.

최신 버전인 HBM3은 더욱 향상된 대역폭과 용량을 제공하여 AI 연산 및 고성능 컴퓨팅에서의 요구 사항들을 충족시키는 데 초점을 맞추고 있습니다.

2. HBM 메모리와 DDR 메모리의 기술적 비교

특성	HBM (High Bandwidth Memory)	DDR (Double Data Rate)
대역폭	초당 최대 256GB 이상 (HBM2의 예)	DDR4는 초당 약 25GB, DDR5는 이보다 두 배 이상 향상된 대역폭 제공
전력 소비	낮은 전력 소비와 열 발생을 특징으로 하여 에너지 효율성이 높음	고속 작동 시 높은 전력 소비와 열 발생
물리적 구조	3D 스택 형태로 수직 적층, TSV(Through-Silicon Vias)를 통한 칩 간 직접 연결 가능	평면 구조로 메모리 모듈당 칩 수가 제한적이며, 시스템 내 더 많은 공간 차지
성능 및 효율성	고대역폭과 낮은 지연시간으로 고성능 그래픽 및 AI 연산에서 우수한 성능 제공	비용 효율성과 넓은 호환성으로 일반 소비자용 컴퓨터 및 모바일 기기에서 강세

HBM과 DDR 메모리는 둘 다 현대의 컴퓨팅 시스템에서 중요한 역할을 하지만 구조와 성능 면에서는 상당한 차이점이 있습니다.

여기서는 대역폭, 전력 소비, 물리적 구조를 중심으로 두 기술을 비교하며 각각의 성능 및 효율성을 분석해 보겠습니다.

1. 대역폭

HBM은 고 대역폭을 제공하기 위해 개발된 메모리 기술입니다.

HBM의 주요 특징 중 하나는 여러 개의 DRAM 칩을 수직으로 적층하여 3D 스택 형태로 구성하는 것입니다.

이 구조는 메모리 칩 간 직접적인 연결을 가능하게 하여 더 빠른 데이터 전송과 높은 대역폭을 실현합니다.

예를 들어 HBM2는 초당 최대 256GB의 대역폭을 지원하며 최신 HBM3은 이보다 더 높은 대역폭을 목표로 합니다.

반면 DDR 메모리는 인터페이스의 클록 속도를 높여 대역폭을 향상시키는 방식을 취합니다.

일반적인 DDR4 메모리는 초당 약 25GB의 대역폭을 제공하며 DDR5는 이보다 두 배 이상 개선된 대역폭을 제공하긴 하지만 HBM에 비교하면 여전히 한계가 있습니다.

2. 전력 소비

HBM는 전력 효율성을 중요한 요소로 고려하여 설계되었습니다. 이 메모리는 수직 적층 구조를 통해 전력 소비와 열 발생을 최소화하며 이로 인해 더 쉬운 냉각과 에너지 소비 감소가 가능해졌습니다.

이러한 특성은 HBM을 사용하는 고성능 컴퓨팅 환경에서 에너지 비용을 절약하는 데 큰 도움을 줍니다.

반면에 DDR 메모리는 고속 운영 시에 상대적으로 더 많은 전력을 소모하고 더 많은 열을 발생시킵니다. 특히 고성능 응용 프로그램에서는 DDR 메모리의 높은 전력 소비가 중요한 요소가 됩니다.

3. 물리적 구조

HBM은 TSV(Through-Silicon Vias) 기술을 사용하여 칩 간에 수직 연결을 만듭니다.

이 구조는 메모리 칩을 더욱 밀집시켜 공간 활용도를 높이고 패키징 크기를 줄일 수 있습니다. 이러한 밀집된 구조는 특히 소형 디바이스나 공간이 제한적인 환경에서 유리합니다.

전통적인 DDR 메모리는 평면 구조를 갖추고 있어 메모리 모듈당 칩 수가 제한적입니다. 그래서 패키징 면적이 넓어지고 시스템 내에서 많은 공간을 차지하게 만듭니다.

4. 정리

HBM은 데이터 처리 속도와 전력 효율성 면에서 DDR에 비해 상당한 장점을 가지고 있습니다.

고 대역폭 및 낮은 지연시간 덕분에 HBM은 고성능 그래픽과 AI 연산에서 탁월한 성능을 발휘합니다.

그럼에도 아직은 DDR가 비용 효율성과 넓은 호환성이 강점이라 일반 소비자용 컴퓨터나 모바일 기기에서 여전히 강세를 보입니다.

3. HBM 기술의 주요 용도와 이점

HBM 기술은 특히 데이터 전송 속도와 에너지 효율성이 매우 중요한 분야에서 광범위하게 활용됩니다.

이 기술의 주요 사용처와 이점을 자세히 살펴보겠습니다.

1. 주요 사용처

데이터 센터: 데이터 센터는 엄청난 양의 데이터를 처리하고 저장해야 하므로 빠른 메모리 접근 속도가 필수적입니다. HBM은 이러한 환경에서 데이터 처리 속도를 대폭 향상시켜 줍니다.
고성능 컴퓨팅(HPC): 과학적 연구, 금융 분석, 기상 예측 등 다양한 분야에서 요구되는 복잡한 계산을 처리하는 데 사용됩니다. HBM은 이러한 계산에 필요한 대량의 데이터를 빠르게 처리할 수 있도록 지원합니다.
인공 지능(AI): 인공지능과 머신러닝 알고리즘은 대규모 데이터 세트를 신속하게 처리하고 학습해야 합니다. HBM은 이 과정을 가속화하여 AI 시스템의 성능을 향상시키는 데 중요한 역할을 합니다.

2. 주요 이점

높은 데이터 전송 속도: HBM은 기존 DDR 메모리보다 훨씬 높은 대역폭을 제공합니다. 그래서 복잡한 계산과 대규모 데이터 처리를 요구하는 고성능 컴퓨팅 환경에서 매우 유리합니다.
낮은 에너지 소비: HBM은 데이터 전송 시 에너지 소비가 상대적으로 낮습니다. 이러한 특성은 에너지 비용이 중요한 요소인 대형 데이터 센터와 같은 설비에서 큰 장점으로 작용합니다.
3D 스택 기술: HBM은 여러 계층의 메모리 셀을 수직으로 적층하는 3D 스택 기술을 사용합니다. 이러한 구조는 칩 내에서 데이터 이동 거리를 줄여 전력 소비를 감소시키고 전송 속도를 증가시킵니다.

4. 삼성전자 HBM3E 12단의 기술적 분석

HBM3E는 기존의 HBM2와 HBM2E에 비해 약 50% 증가된 대역폭을 제공하여 더욱 빠른 데이터 전송 속도를 가능하게 하고 고성능 컴퓨팅과 AI 계산에서 많은 이점들을 제공합니다.

또한 HBM3E는 층당 메모리 용량이 증가하여 전체 칩 당 용량도 상당히 늘어났습니다.

1. 용량의 중요성

’12단’이라는 용어는 개별 메모리 층이 12개 쌓여 있음을 의미하며 이 구조는 전체 메모리 용량을 크게 증가시키는 데 중요한 역할을 합니다.

각 스택에서 최대 24GB의 용량을 제공함으로써 HBM3E는 데이터 센터, 고성능 컴퓨팅, AI 처리 등과 같은 메모리 집약적인 애플리케이션에 최적화된 솔루션을 제공합니다.

용량 증가

HBM3E의 각 스택이 24GB의 용량을 제공한다는 것은 하나의 HBM3E 칩에서 더 많은 데이터를 동시에 처리할 수 있음을 의미합니다.

즉, 데이터를 더 빠르게 읽고 쓸 수 있게 하며 고성능 컴퓨팅 작업에서의 복잡한 계산 과정을 효율적으로 수행할 수 있게 합니다.

기술적 혁신

12단 구조는 메모리 층을 수직적으로 쌓아 올림으로써 물리적 공간을 효율적으로 사용하면서도 높은 용량을 가능하게 합니다.

그래서 공간적 제약이 있는 시스템 내에서도 높은 용량의 메모리를 활용할 수 있게 되었습니다.

비교 우위

기존의 HBM2E와 비교해서 HBM3E의 24GB 용량은 상당한 개선이 이루어졌음을 알 수 있습니다.

HBM2E는 스택 당 8GB에서 16GB의 용량을 제공하는 반면 HBM3E의 24GB는 기존 기술에 비해 뛰어난 메모리 용량을 지원합니다.

2. 대역폭과 속도

삼성전자의 12단 HBM3E는 최대 819 GB/s의 대역폭을 제공하여 데이터 처리의 속도 면에서 혁신적인 퍼포먼스를 보여줍니다.

이러한 높은 대역폭은 극도로 빠른 데이터 전송을 가능하게 하여 고성능 컴퓨팅, 대규모 데이터 센터, 인공 지능(AI) 개발 및 운영과 같은 분야에서 중요한 역할을 합니다.

대역폭의 의미

대역폭이란 특정 시간 동안 전송할 수 있는 데이터의 양을 나타내는 용어로서 여기서는 초당 819 GB/s의 데이터를 전송할 수 있다는 것을 의미합니다.

이 속도는 메모리와 프로세서 간의 데이터 통신 속도를 지칭하며 높은 대역폭은 더 많은 데이터를 더 빠르게 처리할 수 있게 해줍니다.

속도의 중요성

고성능 컴퓨팅: 과학적 연구와 복잡한 수치 해석을 수행하는 데 필요한 대규모 연산에서 고속 데이터 처리는 필수적입니다. HBM3E의 고속 대역폭은 이러한 연산을 더 빠르게 처리하여 연구 결과를 신속하게 도출할 수 있도록 합니다.
AI 애플리케이션: 인공 지능과 머신러닝 모델은 막대한 양의 데이터를 처리하고 학습합니다. HBM3E의 높은 대역폭은 이러한 데이터를 빠르게 전송하고 처리함으로써 AI 모델의 학습 및 추론 속도를 향상시킵니다.
실시간 데이터 처리: 금융 거래, 네트워크 트래픽 관리, 실시간 시스템 모니터링과 같이 실시간 데이터 처리가 요구되는 애플리케이션에서 HBM3E의 빠른 대역폭은 지연 시간을 최소화하고 처리 효율을 극대화합니다.

기술적 이점

HBM3E에서는 이전 세대인 HBM2E와 비교할 때 대역폭에서 상당한 개선이 이루어졌습니다.

HBM2E의 경우 대역폭이 최대 460GB/s인 반면, HBM3E에서는 대역폭을 거의 두 배 가까이 늘려 최대 819GB/s를 지원합니다.

그래서 같은 시간 내에 더 많은 데이터를 처리할 수 있으며 특히 데이터 병목 현상이 문제가 될 수 있는 대규모 시스템에서 많은 성능 개선을 가져왔습니다.

3. 에너지 효율성과 기술적 혁신

삼성의 12단 HBM3E는 새로운 구조와 향상된 제조 공정을 통해 에너지 효율성이 크게 개선되었습니다.

이러한 개선은 메모리의 전력 소비를 줄이고 전체 시스템의 운영 비용을 절약하는 동시에 지속 가능한 기술 솔루션을 가능하게 합니다.

에너지 효율성의 중요성

운영 비용 절감: 고성능 컴퓨팅 시스템이나 데이터 센터는 높은 전력을 소비하며 이로 인한 비용도 상당합니다. HBM3E의 에너지 효율성 향상은 전력 소비를 줄이며 전기 요금의 절감으로 이어집니다. 특히 대규모 데이터 센터에서는 이러한 절감 효과가 더욱 명확하게 나타납니다.
환경적 지속 가능성: 기술의 에너지 효율성을 향상시키는 것은 환경 보호에도 중요한 의미를 가집니다. 전력 소비가 줄어들면 이산화탄소 배출량도 감소하여 환경에 미치는 부정적인 영향을 줄일 수 있습니다.
시스템 성능과의 균형: 메모리가 전력 소비를 줄이면서 성능을 유지하거나 개선한다는 것은 기술의 큰 진보를 의미합니다. HBM3E는 높은 대역폭과 용량을 제공하면서도 전력 효율성을 크게 개선하였으므로 사용자는 성능의 저하 없이 에너지 효율을 고스란히 누릴 수 있습니다.

수직 적층 구조와 첨단 제조 공정

새로운 구조: HBM3E의 12단 구조는 수직 적층 방식을 통해 구성되어 공간 활용을 극대화하고 전력 소비를 최적화합니다. 각 층 간의 거리가 짧아짐으로써 데이터 전송 시 필요한 에너지가 줄어들고 전체적인 전력 효율이 향상됩니다.
향상된 제조 공정: 첨단 제조 공정을 통해 메모리 칩의 미세 구조를 더욱 정교하게 만들 수 있습니다. 이를 통해 전자 회로의 효율을 높이며 전력 소비를 낮추는 데 기여합니다. 또한 더 낮은 전압에서도 안정적으로 작동할 수 있도록 설계되어 전력 효율을 더욱 증가시킵니다.

5. HBM 기술의 시장 점유율과 미래 전망

HBM 시장은 SK 하이닉스와 삼성전자가 주도하고 있으며 마이크론도 중요한 역할을 하고 있습니다.

각 기업들은 지속적인 기술 혁신과 투자로 시장 점유율을 확대하고 있으며 이를 통해 다양한 산업에서의 요구 사항들을 충족시키고 있습니다.

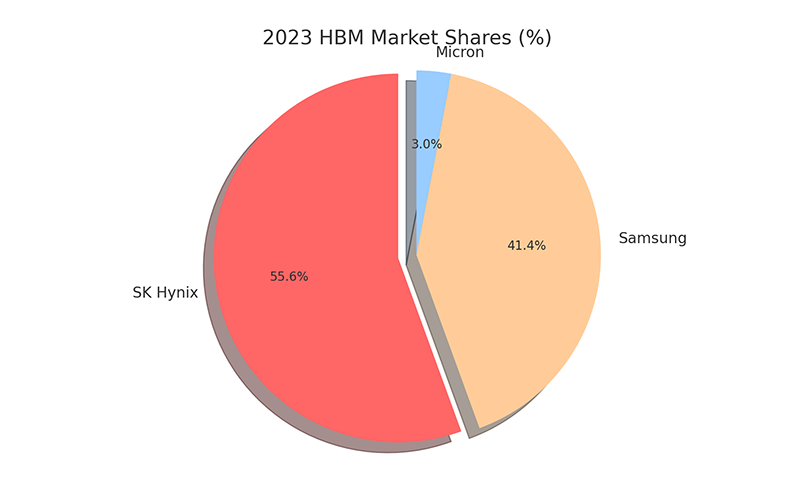

1. 주요 기업들과 시장 점유율

SK 하이닉스

SK 하이닉스는 2023년 HBM 시장에서 가장 높은 점유율을 차지하고 있으며 이 분야의 주요 선도 기업 중 하나입니다.

SK 하이닉스는 HBM 기술을 활용한 다양한 메모리 솔루션을 개발하여 글로벌 시장에서 경쟁력을 갖추고 있습니다.

HBM3E 개발: SK 하이닉스는 HBM3E와 같은 최신 기술에도 투자를 확대하고 있으며 이를 통해 데이터 센터, AI, 고성능 컴퓨팅(HPC) 등 다양한 애플리케이션에서 사용되는 고성능 메모리를 제공합니다.
혁신적인 솔루션: SK 하이닉스는 HBM 기술을 통해 낮은 전력 소비에 높은 대역폭을 제공하며 고성능 컴퓨팅 및 AI 워크로드에 최적화된 솔루션을 지원합니다.

삼성전자

삼성전자는 HBM 기술의 선두 주자 중 하나로서 고성능 HBM 제품을 다수 제공하며 특히 최신 HBM3 및 HBM3E 버전을 개발하여 시장에서 높은 점유율을 유지하고 있는 중입니다.

최신 HBM3E 버전: 삼성전자는 HBM3E 12단을 개발하여 메모리 용량과 속도를 대폭 향상시켰습니다. 이 버전은 AI, 데이터 센터, HPC 등의 고성능이 요구되는 산업에 적합하게 설계되었습니다.
기술 혁신: 삼성전자는 지속적인 기술 혁신을 통해 더 높은 대역폭과 향상된 에너지 효율성을 제공하며 이를 통해 다양한 산업분야에서 많은 호응을 얻고 있습니다.

마이크론

마이크론은 HBM 기술을 포함한 다양한 메모리 솔루션을 제공하는 또 다른 중요한 플레이어로서 특히 혁신적인 메모리 솔루션을 통해 시장 점유율을 확대하고 있습니다.

혁신적인 메모리 솔루션: 마이크론은 HBM 외에도 많은 메모리 솔루션을 제공하여 데이터 센터, AI, HPC 등의 애플리케이션에 최적화된 제품을 제공합니다.
시장 확대 노력: HBM 시장에서 현재는 비록 점유율이 낮지만 마이크론은 기술 개발과 혁신을 통해 시장 점유율을 확대하기 위해 노력하고 있습니다.

2. HBM 기술의 미래 전망

HBM 기술은 앞으로도 지속적인 발전이 예상되며 고성능 컴퓨팅, AI, 데이터 센터 등의 주요 산업에서 중요한 역할을 할 것입니다.

주요 기업들은 계속해서 HBM 기술을 발전시키고 이를 통해 더 높은 성능과 에너지 효율성을 제공함으로써 시장에서의 경쟁력을 유지할 것입니다.

특히 HBM3E와 같은 최신 버전의 개발은 이러한 추세를 더욱 가속화시킬 것으로 보입니다.

아래는 함께 읽어보면 좋을 포스팅입니다.

메모리(RAM) 구매 전 알아야 할 모든 것 – 디지털 가이드

컴퓨터 메모리를 구매할 예정이신가요? 여러분의 컴퓨터를 더욱 빠르고 효율적으로 동작시키기 위해서는 적절한 메모리의 선택이 필수적이라 할 수 있습니다. 이 글에서는 메모리의 기본적인 기능부터 용량의 결정, 유형과 호환성, 속도와 성능, 채널 구성 그리고 브랜드 제조사에 이르기까지

wiseconsume.com

마치며

HBM 기술은 고성능 컴퓨팅, 데이터 센터, AI 등 다양한 분야에서 필수적인 역할을 하고 있습니다.

특히 삼성전자와 SK 하이닉스가 선도하는 HBM 시장은 끊임없는 기술 혁신과 공격적인 투자를 통해 지속적으로 성장하고 있습니다.

삼성전자의 12단 HBM3E는 높은 용량과 대역폭, 뛰어난 전력 효율성을 바탕으로 미래의 데이터 처리 요구를 충족시키는 데 중추적인 역할을 할 것입니다.

앞으로도 HBM 기술은 계속해서 발전할 것이며 이러한 혁신은 우리가 사용하는 기술의 성능을 크게 향상시킬 것입니다.
